October 29, 2008

Thank you Richard Garriott W5KWQ

اول صورة استقبلتها من المحطة الفضائية العالمية اختيرة لتكن اول صورة في موقع الرائد Richard Garriott
W5KWQ
http://www.richardinspace.com/index.cfm?fuseaction=Multimedia_Gallery.welcome

Thanks Richard Garritt for the nice sstv pix and our FB QSO
73 from sudan
de Nader st2nh


October 17, 2008

اتصلت مع المحطة الفضائية العالمية صوتيا


تمكنت من التحدث مع رائد الفضاء Richard Garriott -w5kwq
يوم 16-10-2008 عندما كانت المركبة الفضائية فوق منطقة البحر الاحمر
يستخدم رائد الفضاء هاوي الراديو محطة هواة الراديو الموجودة
داخل المحطة الفضائية للاتصال بهواة الراديو بكل انحاء الكرة الارضية
تعتبر هذه المحطة الراديوية داخل المحطة الفضائية جسر للرواد للاتصال مع الارض
خصواصا مجتمع هواة اللاسلكي وكذلك لتقريب وتحبيب علم الفضاء لطلاب المدارس
والجامعات بكل انحاء العالم اذ يقوم رواد الفضاء بالاتصال المنتظم كل اسبوع باحد المدارس
او المعاهد ومخاطبة الطلاب والرد علي اسئلتهم عن الفضاء والمركبة الدولية.يساعد هواة
الراديو تنصيب هذه المحطات داخل المدارس والجامعات .
كتبت المزيد عن ذلك المشروع بكتابي الثالث عن اتصال هواة الراديو بالاقمار.
للاسف لم يهتم اي من المعاهد والمدارس العربية لهذا البرنامج الا معهد في دولة الكويت.
انا علي اتم الاستعداد لمزيد من المعلومات عن هذا البرنامج لجميع المعاهد والجامعات العربية.
استمع للملف الصوتي الذي يحتوي علي اتصالي مع اتصالات اخري لهواة من الخليج .
http://www.st2nh.com/QSOswithNA1SSMIX.mp3



د.نادر
st2nh

October 16, 2008

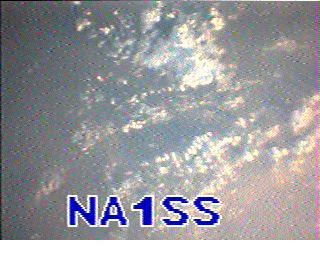

استقبلت صور من المحطة الفضائية العالمية

تمكنت من استقبال صور من المحطة الفضائية العالمية من رائد الفضاء الهاوي
Richard Garriott, W5KWQ


الصور مرسلة بنمط تلفزة الهواة SSTV - MARTIN -1
الرائد ريشيرد ابن اول رائد فضاء هاوي يستخدم اجهزة اتصال هواة من الفضاء منذ اكثر
من 25 سنة من علي المكوك الفضاء كولومبيا.
يوجد بالمحطة الفضائية العالمية محطة اتصال بالهواة بكل انماط الاتصال الصوتي والرقمي والتلفزة
ولها برنامج متكامل للاتصالات ARISS بالمدارس والجامعات والكليات علي مدار الاسبوع كخطوة
لتقريب الشباب من تقنية الفضاء .يستخدم هذا البرنامج ويقوم بدعمه الهواة في كل انحاء العالم
هناك المزيد من المعلومات عن هذا البرنامج وعن اتصالات الفضاء في كتابي الثالث عن اتصالات الاقمار الصناعية

الصور








June 9, 2008

My books for Amateur Radio


My Books

This is ST2NH . Active Amateur radio operator from Africa Sudan. I am an active on satellites, ISS, HF phone and digital modes. I have made many contributions to promote Ham Radio activities in my home country, Africa and in the Middle East . I wrote a number of books in Arabic for amateur. All my books are the first books on amateur to be published in the Arabic language ever. The third book I wrote is devoted completely for satellite . All my books are available free at many websites.
73 de Nader





4th book
Educational Satellite Ground Station

 How to Assemble, Calibrate, Operate and Maintain, an educational satellite ground station.





كتبي
إلى كل الشباب العرب , من هواة العلوم و الاتصالات وتقنية الإلكترونيات والحاسب أقدم كتبي راجيا آن تكون بمثابة مقدمة للانطلاق للمزيد من الإنجازات في بحر العلوم والتكنولوجيا , ولتخفيف المعاناة الكبيرة آلتي تتمثل في الحصول على المعلومة , وعدم توفر الكتاب في عالمنا العربي خصوصا في مجال الهوايات والعلوم التطبيقية
تمتلئ المكتبة العربية بالكثير من الكتب . ولكن يندر ما تجد بها كتاب علمي يتناول شرح وتبسيط العلوم للهواة. في حين نجد آن المكتبة
الغربية تمتلئ ليس بالكتب فحسب , بل بالكثير من المجلات الأسبوعية والشهرية لكل أنواع الهوايات والحرف فهاوي الرسم مثلا قد يجد عشرات المجلات والكتب آلتي تجعله على اتصال دائم بالآخرين وبكل جديد من إبداعات وتقنيات هوايته أو حرفته. وبالمثل نجد هواة إلكترونيات والتصوير والنجارة والكهرباء والصيانة والصيد والموسيقى والديكور الخ , جميعا على درجة عالية من المعرفة بشؤون هوايتهم ومستجداتها التقنيةتصدر الكتب والمجلات في الغرب منذ عشرات السنين مما جعل الحصول على المعلومة للهواة الجدد أسهل وذلك لتوفر الكم الهائل من المعلومات المتوارثة في حين آن الهاوي عندنا قد يتعلم الهواية بالممارسة فقط وقد يضيع مع الزمن ما تعلمه لعدم التوثيق والمشاركة مع الآخرين
كتبت ثلاث كتب بالعربية عن هواية الراديو
الكتاب الاول - كتاب هواية الاتصالات
الكتاب الثاني - الهوائيات
الكتاب الثالث - الاقمار الصناعية للهواة
جميع الكتب نشرتها مجانا علي الانترنت
يمكن تحميلها من الروابط التالية :-




مشروع لاطلاق 9 اقمار للجامعات

Cubesats built by students from universities in Poland, Spain, Italy, Switzerland, Romania, France and Belgium have been selected for a free ride to low earth orbit.
The launch is scheduled on the Vega maiden flight from Kourou at the end 2008 / early 2009 TBC.
One Belgian cubesat proposes to use D-Star as a communications protocol.
http://www.esa.int/esaED/SEM2BPUG3HF_index_0.html
David, G0MRF
sourse

April 30, 2008

تتبع بيانات اقمار الجامعات

يمكن اي هاوي ان يشارك في جمع بيانات القمر الجديد delfi-c3 و ارسالها للجامعة .راجع صفحة هواة الراديو في موقع الجامعةhttp://www.delfic3.nl/index.php?opti...3&Itemi d=107التجهيزات المطلوبة:-جهاز vhf هوائي vhf ؟ لا تملك هوائي للاقمار !!! جرب اي هوائي !تحميل وتنصيب برنامج RASCAL من موقع الجامعةhttp://www.delfic3.nl/index.php?opti...4&Itemi d=123يمكن للبرنامج ارسال المعلومات من اي مستخدم لا انه يحبذ التسجيل بالرسال المعلومات التالية :-النداءالاسموالترقيم الشبكي سيتم الرد عليك من الجامعة وارسال كلمة المرور لاكمال تنصيب البرنامج .بعد ذلك سيتم ظهور محطتك ضمن المحطات الاخري المشاركة لتتبع القمر علي موقع خرط قووقل google map الرابط التالي يظهرذلك[http://maps.google.com/maps/ms?ie=UT...9.0625&t=h&z=2لاحظ المحطات العربية المشتركة :-من السعودية العبد الفقير الله HZ1NHومن لبنان الاخ جون OD5RW طبعا تحتاج لبرنامج متابعة مثل NOVA او غيره.اضافة القمر لبرنامج المتابعة بتحديث عناصره keps elements من موقع الجامعةhttp://www.delfic3.nl/index.phpوصل مخرج الصوت للراديو بمدخل الصوت ـللحاسب حتي يتمكنالبرنامج من تسجيل بيانات القمر.التي تشمل الفولتية والحرارة الخيمكن كذلك تسجيل الرزم البريدية1200 Baud BPSK AX.25صوتيا وارسالها للجامعة علي العنوان التاليmissioncontrol@delfic3.nlمع ارفاق البيانات التاليةYour name and callsignYour location-maidenhead gridsquare or latitude / longitudeTime of Acquisition Of Signal (AOS) and Loss Of Signal (LOS) stated in UTC / GMTFrequency you have heard Delfi-C3 onSignal strengthEquipment -antenna, receiver, etcوالتردد العامل الان هو145.930 MHz الجدير بالذكر ان هذا القمر delfi-c3 اطلق من الهند بصاروخ هندي الصنعPSLV-C9.وهو واحد من ستة اقمار للجامعات اطلقة دفعة احدة من نفس الصاروخ.http://www.southgatearc.org/news/apr...at_payload.htmولمعرفة المزيد عن الاقمار الاخري وكيفية تتبعها ... لنا لقاء اخران شاء الله .
لمزيد من المعلومات عن اقمار الجامعات راجع كتابي الثالث عن الاقمار الصناعية للهواة

اطلاق 6 اقمار جديدة للجامعات تعمل علي ترددات الهواة ويتتبعها الهواة لجمع بياناتها



Six New Amateur Radio Satellites
The ARRL reports that all the satellites launched on April 28 deployed normally and appeared to be functional. The six satellites are:


SEEDS designed and built by students at Japan's Nihon University. When fully operational, SEEDS will download telemetry in Morse code and 1200-baud FM AFSK packet radio at 437.485 MHz. The satellite also has Slow-Scan TV (SSTV) capability.
Several stations have reported receiving SEEDS CW telemetry and the team would appreciate receiving more reports from amateurs at their ground station Web page.


AAUSAT-II is the creation of a student team at Aalborg University in Denmark. It will downlink scientific telemetry at 437.425 MHz using 1200 or 9600-baud packet.


Can-X2 is a product of students at the University of Toronto Institute for Aerospace Studies, Space Flight Laboratory (UTIAS/SFL). Can-X2 will downlink telemetry at 437.478 MHz using 4 kbps GFSK, but the downlink will be active only when the satellite is within range of the Toronto ground station.


Compass-One was designed and built by students at Aachen University of Applied Sciences in Germany. The satellite features a Morse code telemetry beacon at 437.275 MHz. Compass-1 will also provide a packet radio data downlink, which will include image data, at 437.405 MHz.


Cute 1.7 + APDII is a satellite created by students at the Tokyo Institute of Technology. This satellite will not only provide telemetry, it will also offer a 9600-baud packet store-and-forward message relay with an uplink at 1267.6 MHz and a downlink at 437.475 MHz.

Delfi-C3 was designed and built by students at Delft University of Technology in the

Netherlands. It includes an SSB/CW linear transponder. The satellite will be in telemetry-only mode for the first three months of the mission, after which it will be switched to transponder mode.
Delfi-C3 downlinks 1200-baud packet telemetry at 145.870 MHz. The linear transponder, when activated, will have an uplink passband from 435.530 to 435.570 MHz and a corresponding downlink passband from 145.880 to 145.920 MHz.
Source: The American Radio Relay League

April 26, 2008

Ashhar Farhan VU2ESE homepage

الهاوي الصديق فرحان اشار له موقع جميلhttp://www.phonestack.com/farhan/
يتضمن العديد من المشاريع بالاضافة لمشروع ال bitx 20 -SSB transciever
A 40M Direct Conversion receiver
The Homebrewer's Lab
and many more

Regenerative Radio RX

مشروع اليوم جهاز استقبال في غاية البساطة وقد قمت بتجميعه واستخدامه بكل يسر.
ويمثل حلقة مهمة في تاريخ صناعة المستقبلات اللاسلكية
للاسف قد لا استطيع الان وضع صور له او ترجمة للرابط .
لا اني قد قمت بادراجه فيكتابي القادم ـ الصناعة المنزلية للهواةـ والذي باذن الله ساحاول ان اكمله بالقريب العاجل .
المشروع بسيط ويمكن به من استقبال الهواة علي عدة نطاقات والجميل ان باستطاعة
هذا المستقبل ان يستقبل انماط مختلفة مثلssb cw am يدعي بالانجليزي
مستقبل ال regenerativeاو اختصارا regen ريجن

April 12, 2008

BITX20 QSO ON YOU TUBE

قام الاخ كابتن هاني HZ1HN
بتسجيل جميل للاتصال الذي تم بيننا عندما كنت اقوم بتجريب راديو BITX20A علي الهواء
التسجيل موجود بموقع YOUTUBE والرابط
http://www.youtube.com/watch?v=1isaN0wyPMw
شكرا اخي كابتن هاني

lots of junk


Lots of junk

Edison was asked what a fellow needed to become an inventor.
He said, “ First you need a large pile of junk. You can’t afford
the time and money to run down to the store every time you
need something. Often the junk pile will supply the parts to try
out an idea right away. If you order parts from hundreds of
miles away, you may waste weeks just to find out that your idea
didn’t work.”

CRYSTAL SETS TO SIDEBAND BOOK
http://www.qsl.net/k3pd/chap03.pdf

فعلا جهاز جميل الذي صنعته

اداء الراديو في غاية الروعة وله حساسية استقبال جيده بالمقارنة مع الاجهزة الاخري التجاريةففي اليوم الاول كلمت اكثر من 20 محطة اروبية وعندما اصبح الصبح كنت قد كلمت 10 اقطار في اوروبااغلب تقارير الاستماع كانت ممتازة .
اليوم قمت بمعايرة ال VFO الذي كان يسبب الازاحة الترددية الظاهرة في التسجيلوكان السبب دايود يسبب حرارة عالية استبدلت الدايود كما اضفت مقاومة لتخفيض فولطية ال VFO حتي يكون مستقر في الارسال والاستقبال وكذلك قللت الطاقة الخارجة لخمس واط حتي يكون QRP بحق .وكانت النتائج جيده جدا فلقد كلمت قبل نصف ساعةكل من لبنان OD5QB الاخ جورج وكانت اشارتي عنده 59 ذايد 20 دي بيوكذلك الاخ معنHZ1ZH من جده والاخ كابتن مصطفي من المانية DL1BDFوالاخ احمد من الاردن JY5AB وعدد من المحطات الاسيوية والاروبية
الرابط التالي لبعض الصور للجهاز اثناء عملية التجميع
وبعض الصور توضح تركيب الراديو داخل علبة واضافة المفاتيح طبعا يمكن تطوير الجهاز باضافة قاري ترددات ومقاس للاشارة الخان شاء الله اذا توفر الوقت ساقوم بذلك كما هناك بعض الصور لجهاز فرحان الاول الذي قمت بتجميعه ويظهر في شكل قطع متفرقة.
On the same day I fished building my bitx20aI was able to call more than20 stations in Europe and Asiaby the next mooring ,10 dxcc countries were on my log
WOW it is a great QRP radio
I recieved this email from my friend
Miro S51GL
-------------------------
did heard you ystd, you were so strong as a41od!

If you just play a bit with the audio, then you will sound like a commercial station, not home made QRP!

SRI i was to late - but i didn't want to break in & when i called you were already qrt.
GL & enjoy ...
-------------------------
Thanks Miro for the nice swl report
fb om
73

March 27, 2008

BITX20 ASSEMBLY-1





خطوات تركيب المشروع


مضخم الصوت
مضخم المايك
مولد الذبذبات التضاربي
مضخم الذبذبات الوسيطة للاستقبال
مضخم الذبذبات الوسيطة للارسال
المرشح الكرستالي
مضخم الذبذبات الوسيطة للاستقبال
مضخم الترددات الوسيطة للارسال
المذبذب المتغير للترددات والمازج الترددي
مضخم الترددات للاستقبال والارسال المنخفض الطاقة
مرشح
مقوي الارسال
الصور التالية توضح الثلاث خطوات الاولي






March 25, 2008

MY KIT


المجموعة التركيبية ياتي بها كل القطع المطلوبة لتركيب راديو علي ال 20 متر هواة

ينقصها فقط بعض الاشياء التي يسهل الحصول عليها مثل سماعة والمايك والصندوق

اللوحة الالكترونية غاية في الروعة لا انها غاية في الدقة ومضغوطة في مساحة صغيرة

طبعا الكاوية التي ساستخدمها يجب الا تكون اذيد من 15 الي 20 واط حتي لا تتلف الحرارة

اللوحة الجميلة .لا املك كاوية بمنظم للطاقة والكاوية القديمة التي امتلكها لها قدرة 100 واط

في الغالب احتاج لكاوية صغيرة ؟

المجموعة لا ياتي معها اي كتيب لكيفية التجميع الا ان مجموعة المهتمين بالمشروع لهم موقع

يضم كتيب في موقع ياهوا



قمت بقراءة الكتيب الذي يقع في حوالي 37 صفحة

به كل الخطوات المطلوبة تقريبا للتركيب

الا ان المشروع ككل لا انصح به المبتدئين في الالكترونيات

يحتاج فعلا لعدد من الخطوات التي تتطلب الدقة والمهارة

لا يحتاج معايرة الجهاز لكثير من العدد اما وجود اجهزة كشف الكترونية

كمولد الترددات ومقياس الترددات واسكوب تساعد كثيرا!

انا ساحاول ان اشرح الطريقة البسيطة والطريقة المتقدمة للمعايرة

العدد المطلوبة قد تكون متوفرة عند كل هاوي راديووالكترونيات في ورشته المنزلية

وطبعا جهاز الفولتميتر اهم قطعة

الصورة التالية توضح صورة المجموعة
